Type: 3120-N

描述

~ 53 mm

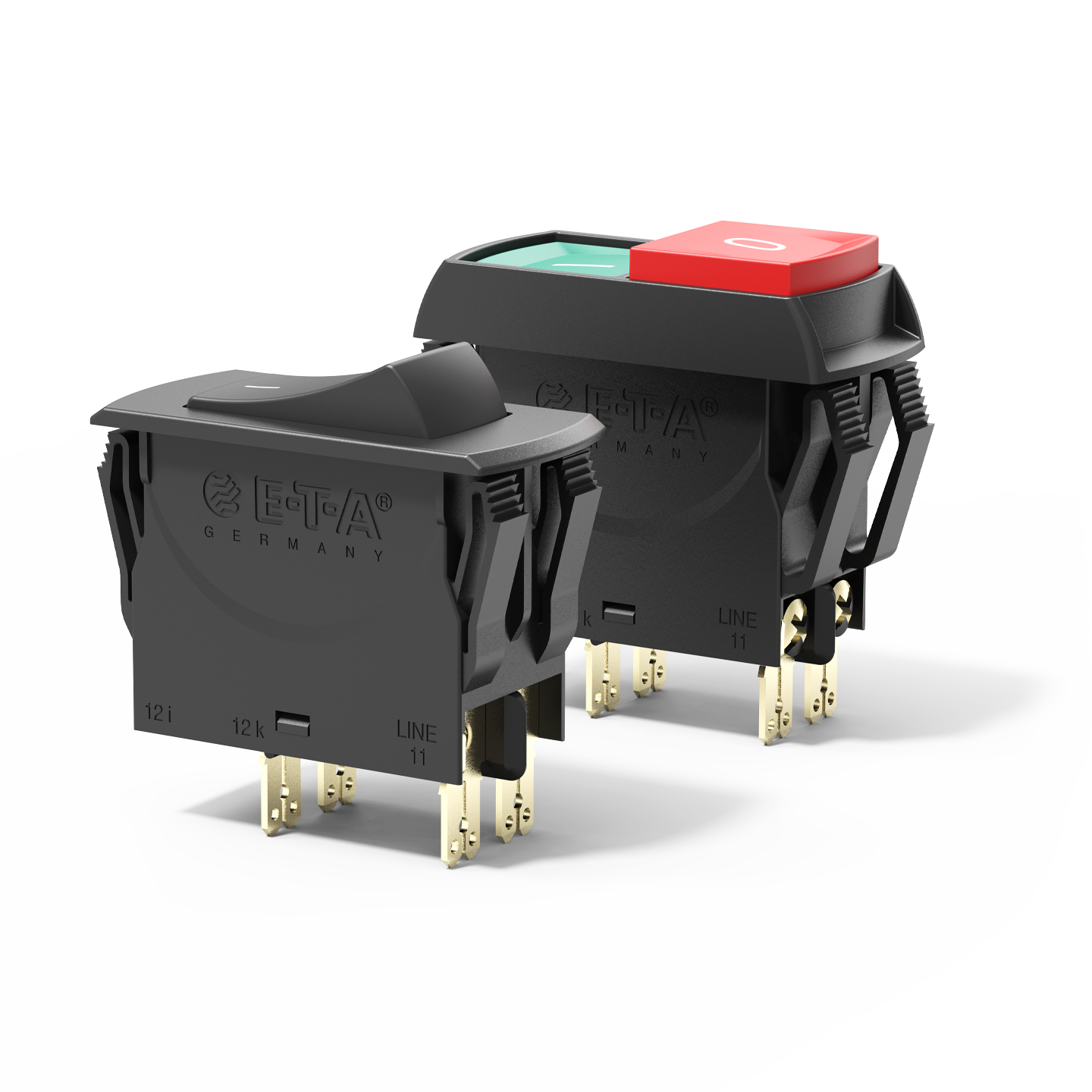

3120-N ...... -... T1 -...热断路器/开关组合将过流保护和ON / OFF开关功能结合在一起。 跳闸元件是热双金属。 3120-N ...... -... T1 -...非常适用于电机,泵,变压器和电缆的过载保护。 跳闸后,可以可靠,轻松,快速地进行复位。 即使在开关被阻挡的情况下,脱扣机构也可确保电路的可靠断开。

3120-N也可提供热磁式分断保护(请参见数据参数表第19页)。

优势

  • 通过完美匹配的过载保护(防止误跳闸)和快速复位功能,确保最大的设备  利用率
  • 减少安装和布线时间
  • 节省空间的设计
  • 降低采购和仓储成本
  • 提高整体可靠性

3120-N也可提供符合IEC / EN 61058标准的开关版本使用(仅参见数据表开关)。

技术参数

技术参数

电压等级
  • AC 240 V, DC 50 V
  • AC 415 V 应用行业
电流等级 电流可选范围从0.1 A 至 20 A
(特殊规格最大30 A , 仅单极)
极数 single pole
double pole
安装方式 flange
接线端子配置 blade terminals
screw terminals
操作器 push button
rocker
辅助触点 with auxiliary contacts
without auxiliary contacts
防水保护 with water splash protection
without water splash protection
照明 with illumination
without illumination
典型寿命 单极
AC 240 V:
0,1...20 A 30 000 次通断 1 x IN, 感性负载

DC 50 V:
0,1...4 A 30 000 次通断 1 x IN, 感性负载
4,5...16 A 30 000 次通断 1 x IN, ind.arm

DC 28 V:
0,1...20 A 30 000 次通断 1 x IN, 感性负载

双极
AC 240 V:
0,1...16 A 50 000 次通断 1 x IN, 感性负载
17...20 A 30 000 次通断 1 x IN, 感性负载

DC 50 V:
0,1...16 A 50 000 次通断 1 x IN, 感性负载
17...20 A 10 000 次通断 1 x IN, 感性负载
分断能力 Icn (IEC/EN 60934)
1, 2-pole: IN 0,1 ... 2 A, UN AC 240 V / DC 50 V, Icn 10 x IN
1-pole: IN 2,5 ... 10 A, UN DC 50 V, Icn 50 A
1-pole: IN 2,5 ... 20 A, UN AC 240 V / DC 28 V, Icn 200 A
2-pole: IN 2,5 ... 20 A, UN DC 50 V, Icn 250 A
2-pole: IN 2,5 ... 20 A, UN AC 240 V / DC 28 V, Icn 300 A
Certificates VDE, UL, CSA, CCC, KC

附件

附件

订货号 描述
Y 312 140 01 插件
Y 304 275 01 防水帽,黑色
Y 303 862 01 接线端子连接器
Y 303 068 01 隔离盖
Y 303 675 01 隔圈 适用 -F3/N3...
面板厚度 < 2 mm
Y 303 675 02 隔圈 适用 -F3/-N3...
面板厚度 < 4 mm
Y 303 676 01 隔圈 适用 -F5/N5...
Y 303 885 31 封板

应用

应用

  • Apparate- und Automatenbau
  • Household, Hobby & Garden Equipment
  • Medical Equipment

Scopes of applications

医疗和实验室设备,仪器和机器制造,专业工具,家用和园艺用具,办公机器,音响设备,机床
