Type: 3130-F

~ 51 mm

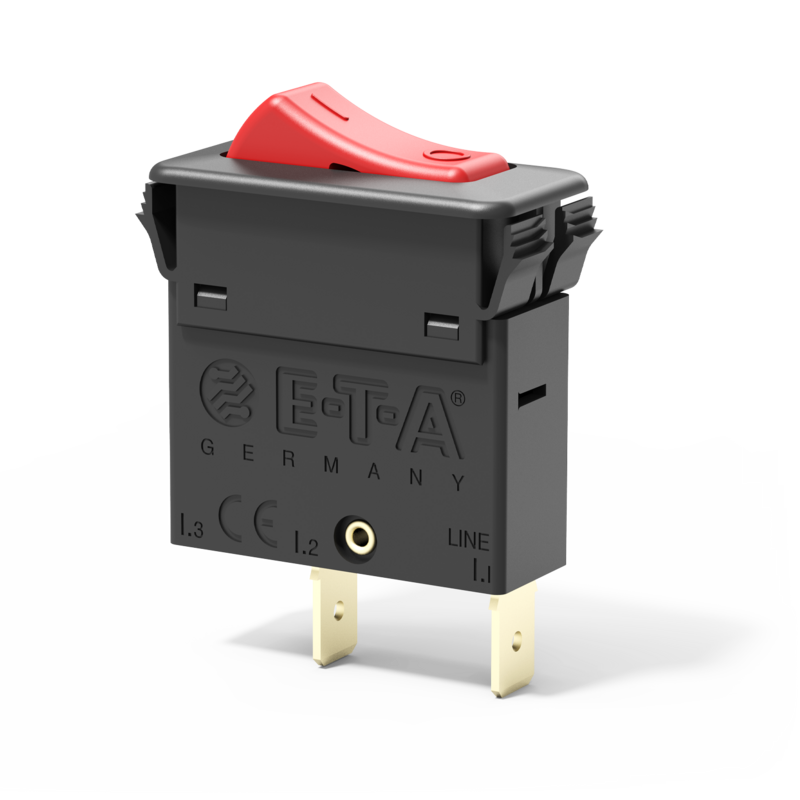

Typ 3130-F von E-T-A: Ein- bis dreipolige Kombination Schutzschalter/Ein-Aus-Schalter oder Taster mit Schaltwippe

单极,双极和三极翘板开关/热式自由脱扣断路器(S-型TO设备用断路器,参照EN60934),紧凑型嵌入式面板安装。可单极保护/双极保护/各极保护,或,双极型号上仅极1保护。照明可选,多种翘板颜色可选。
产品参照CBE标准EN60934(IEC 60934)。

技术参数

额定电压等级
  • 3 AC 415 V
  • AC 240 V
  • DC 50 V
  • UL/CSA: 3 AC 250 V
  • UL/CSA: AC 250 V
额定电流等级 from 0.1 A until 20 A  1-极
from 0.1 A until 16 A  2-极和3-极
极数 1 极
2 极
3 极
安装方式 法兰
接线端子 插片端子
螺栓端子
操动器 翘板开关
辅助触点 不含辅助触点
防溅水保护 不含防水保护
含防水保护
发光指示 不含照明
含照明
典型寿命 30,000 次通断 1 x IN 倍额定电流, 感性负载, 1-极和3-极

50,000 次通断 1 x IN 倍额定电流, 感性负载, 2-极
分断能力 Icn 0.1...2 A: 10 x IN

2.5...20 A: 150 A 1-极

2.5...16 A: 250 A 2-极

2.5...12 A: 150 A 3-极

14...16 A: 130 A 3-极
Certificates VDE, UL, CSA

附件

订货号 描述
X 221 258 01

透明防水帽,适用3极产品

X 222 420 ...

翘板,图标/图例可选

应用

  • Household, Hobby & Garden Equipment
  • Lighting technology
  • Minus DC 48 V
  • Watercraft & RV
  • 医疗技术
  • 通信&数据中心技术
