型号 1610-21

~ 35 mm

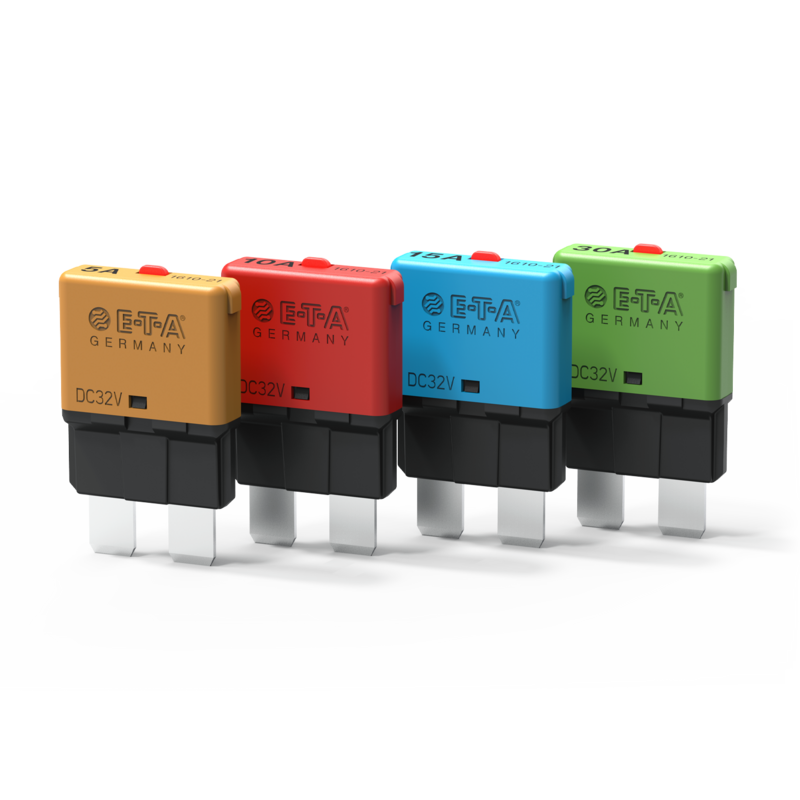

Typ 1610-21 von E-T-A: Einpoliger, thermischer Kfz-Sicherungsautomat in sehr schmaler Bauform.

描述

數據表

迷你型单极热式断路器，按钮式复位，循环自由脱扣，适用于车用熔丝座子安装。

卓越的断路器性能，便于成本控制。带色码的外壳颜色。

1616系列特适用于汽车行业（电流等级对应于插片式熔丝）。

技术参数

额定电压等级
  • DC 32 V
额定电流等级 from 5 A until 30A
极数 1 极
安装方式 底座
接线端子 插片端子
操动器 按钮
辅助触点 不含辅助触点
防溅水保护 不含防水保护
发光指示 不含照明
典型寿命 300 次通断 <= 50 A
分断能力 Icn >= 3 150 A分断操作, 或者

>= 1 2,000 A分断操作
认证 UL 1500

附件

订货号 描述
12-P10/-J20/-A10

底座
X21058801-04

汇流线-P10

01 = 1.5 mm2

棕色



02 = 2.5 mm2

黑色



03 = 2.5 mm2

红色



04 = 2.5 mm2

蓝色
X21115701/02

适用于底座安装的汇流排

01 = 带端子



02 = 不带端子

应用

  • 商用车辆
  • 机动车辆
  • 照明技术
  • 船舶与车辆

下载

数据表与说明

CAD数据 | 1
