型号 1626

~ 41 mm

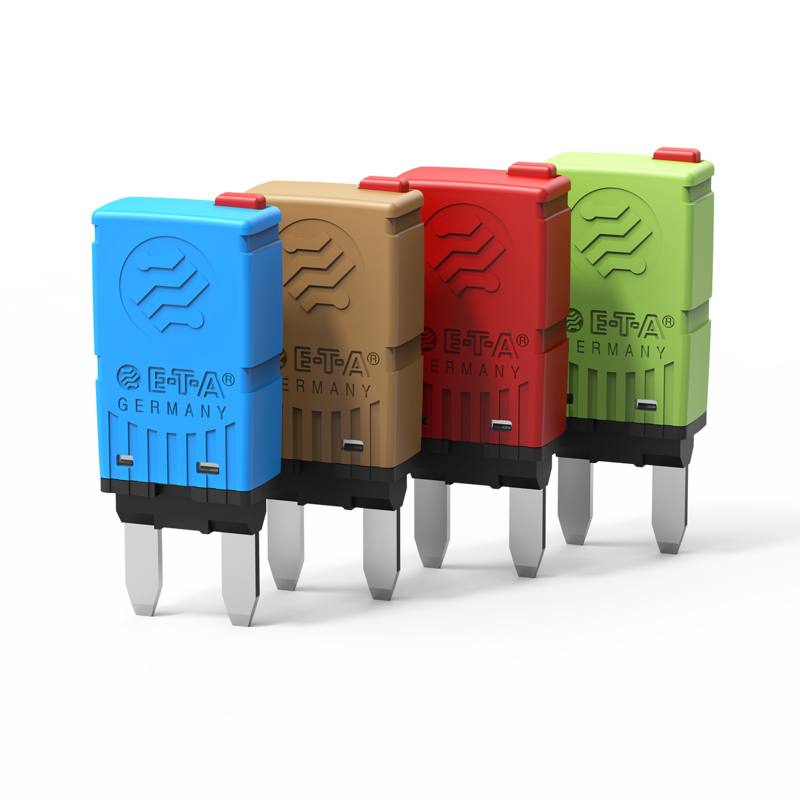

Typ 1626 von E-T-A: Einpoliger, thermischer Sicherungsautomat in Mini-Bauform, der speziell für den Kfz-Bereich geeignet ist.

描述

數據表

单极热式车用迷你型断路器。适用于ISO8820-3，F型熔丝座子。

自动复位（仅DC12V）和开路型（参照SAE的改进型复位）可选。只要还有少许电压和电流存在于电路，开路型断路器将确保触点分断。断路器将在电源移除后复位。特别适合安装在车上不易靠近的位置。

额定电流等级对应于插片式熔丝。清晰地色标体系：同样电流等级的熔丝和断路器有着相同的颜色。

产品符合SAE J553标准。

技术参数

额定电压等级
  • DC 12 V
  • DC 24 V
额定电流等级 from 5A until 30A
极数 1 极
安装方式 底座
接线端子 插片端子
操动器 手动释放
按钮
典型寿命 300 次通断 2 x IN 倍额定电流
分断能力 Icn ≥ 3 150 A分断操作, 或者

≥ 1 2,000 A分断操作

应用

  • 商用车辆
  • 机动车辆
  • 船舶与车辆

下载

数据表与说明

CAD数据 | 3
