型号 2-5700

~ 79 mm

Typ 2-5700 von E-T-A: Einpoliger, thermischer Schutzschalter mit verschiedenen Montagemöglichkeiten.

描述

单极热式断路器，按钮式复位，自由脱扣，定点飞入/快速动作机械结构。2-5700可配置为推-推式开关/断路器。（R-型TO设备用断路器，参照EN60934，按钮式复位；S-型，推-推操动方式），颈项面板安装。额外的无保护端子（-A3）可选。

产品参照设备用断路器标准EN 60934（IEC 60934）。

技术参数

额定电压等级	AC 250 V DC 28 V UL/CSA: DC 50 V
额定电流等级	from 0.05 A until 25 A
极数	1 极
安装方式	劲部
接线端子	插片端子螺栓端子
操动器	按钮
辅助触点	不含辅助触点
防溅水保护	不含防水保护含防水保护
发光指示	不含照明
典型寿命	0.05...16 A 5,000 次通断 2 x I_N 倍额定电流, 感性负载 17...25 A 5,000 次通断 2 x I_N 倍额定电流, 阻性负载
分断能力 I_cn	0.05...2.5 A: 8 x I_N 3...5 A: 20 x I_N 6...12 A: 200 A (更高分断能力可定制) 13...25 A: 400 A
认证	VDE, CSA, UL, SEV, CCC

附件

订货号	描述
X20079802	透明防水帽
X20079901	透明防水帽
X20080103	黑色防水帽带O型环
X20080108	透明防水帽，带O型环
X20129601	黑色防水帽不带O型环
X20129603	黑色防水帽带O型环
X21066305	透明防水帽，带滚黄螺母
X21073901	黑色防水帽带六角螺母
Y30011602	六角螺母
Y30019201	六角螺母
Y30206501	滚花螺母
Y30356301	汇流排
Y30711702	滚花螺母

应用

-48 V 直流
医疗技术
商用车辆
工具、家用和园艺设备
机动车辆
照明技术
航空
船舶与车辆
通信&数据中心技术

下载

Data sheet 1.6 MB

Declarations of conformity | 6

SLP_05122051614531134.7 KB
RMI CMRT1.5 MB
Statement on per- and polyfluoroalkyl substances (PFAS)180.1 KB
REACH264.1 KB
RMI EMRT1.3 MB
TSCA Letter of Confirmation244.1 KB

2-5700-IG2-K103.2 MB
2-5700-IG2-P10314.7 KB

相關產品

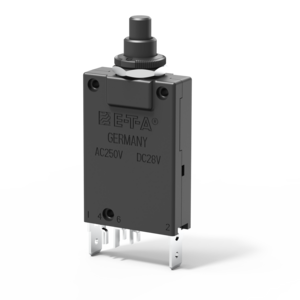

Typ 2-6400 von E-T-A: Einpoliger, thermischer Schutzschalter mit Hilfskontakten und verschiedenen Montagemöglichkeiten.
