Type: 3120-N...-...M1-...

描述

~ 82

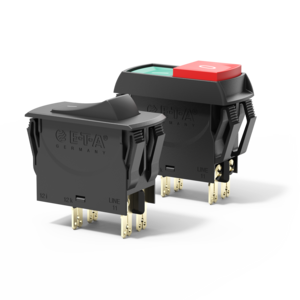

3120-N ... -... M1 -...热磁断路器/开关

过流保护和ON / OFF开关功能结合在一起单个部件。 整合式热金属保证了理想的过载保护。 同时磁脱扣模块能在几毫秒内使4倍短路电流跳闸。

3120-N ... -... M1 -...符合EN 60335-1的耐火要求:2007-02家用和类似用途电器 - 安全。

有关详细信息,请参见技术数据表第19页。

技术参数

技术参数

电压等级
  • AC 240 V, DC 50 V
  • AC 415 V 应用行业
电流等级 0,1 ... 16 A
极数 single pole
double pole
安装方式 flange
接线端子配置 blade terminals
screw terminals
操作器 push button
rocker
防水保护 with water splash protection
without water splash protection
照明 with illumination
without illumination
典型寿命 单极
AC 240 V:
0,1 ... 16 A 30 000 次通断 1 x IN, 感性负载

DC 50 V:
0,1 ... 4 A 30 000 次通断 1 x IN, 感性负载
4,5 ... 16 A 30 000 次通断 1 x IN, resistive

DC 28 V:
0,1 ... 16 A 30 000 次通断 1 x IN, 感性负载

双极
AC 240 V:
0,1 ... 16 A 50 000 次通断 1 x IN, 感性负载

DC 50 V:
0,1 ... 16 A 50 000 次通断 1 x IN, 感性负载
分断能力 Icn (IEC/EN 60934)
1, 2-pole: IN 0,1 ... 2 A, UN AC 240 V / DC 28 V, Icn 100 x IN
1-pole: IN 0,1 ... 10 A, UN DC 50 V, Icn 50 A
1-pole: IN 2,5 ... 16 A, UN AC 240 V / DC 28 V, Icn 200 A
2-pole: IN 0,1 ... 2 A, UN DC 50 V, 10 x IN
2-pole: IN 2,5 ... 16 A, UN DC 50 V, Icn 250 A
2-pole: IN 2,5 ... 16 A, UN AC 240 V / DC 28 V, Icn 300 A
Certificates VDE, UL, CSA, CCC, KC

附件

附件

订货号 描述
Y 304 275 01 防水帽,黑色
Y 303 862 01 接线端子连接器
Y 303 068 01 隔离盖
Y 303 675 01 隔圈 适用 -F3/N3...
面板厚度 < 2 mm
Y 303 675 02 隔圈 适用 -F3/-N3...
面板厚度 < 4 mm
Y 303 676 01 隔圈 适用 -F5/N5...
Y 303 885 31 封板

应用

应用

  • Apparate- und Automatenbau
  • Household, Hobby & Garden Equipment
  • Lighting Equipment
  • Medical Equipment

Scopes of applications

  • 电动机
  • 家用电器和办公电器
  • 电动工具
  • 电脑
  • 充电整流器
