型号 ESX10-S

60 mm
Typ ESX10-S von E-T-A: ESX10-Sxxx erweitert die Produktgruppe »Elektronischer Überstromschutz« für DC 24 V Anwendungen.

描述

數據表

ESX10-Sxxx系列延伸了DC24V应用领域电子过流保护器的产品线。宽度仅12.5mm,提供了DC24V负载回路的选择性保护。这是由发生短路和过载故障时的主动限流以及1.2倍过载时的分断来实现。ESX10-S的安装方式为插拔式，优势是，当安装在17plus底座和SVSxx配电模块上时，可实现多个设备多个回路的轻松更换。

技术参数

工作电压
额定电压等级
额定电流等级 1 A
2 A
3 A
4 A
5 A
6 A
7 A
8 A
9 A
10 A
极数 1 极
负载分断 短路保护: 典型值. 100 ms, 过载保护: 典型值. 5 s
电子限流 确保开关电源供电正常
信号输出 信息输出F，状态输出SF
状态指示 1 LED灯 绿色/橙色/红色：状态显示/故障报警
温度范围
接线端子 插片端子 6.3 mm
认证 UL 2367 DC 24 V 1...10 A UL 508 DC 24 V 1...10 A

应用

  • DC 24 V发电厂技术
  • 制药与食品行业
  • 化工、油气
  • 机械工程
  • 汽车生产
  • 自动化设备

相關產品

Typ Modul 17 plus von E-T-A: Das Modul 17plus ist ein Montage- und Stromverteilungssystem

Module 17plus

配电系统模块，导轨安装

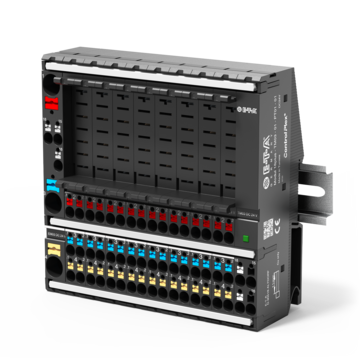

Typ Modul 18plus von E-T-A: eine kompakte Verdrahtungslösung für alle Last- und Signalleitungen der DC 24 V-Steuerspannung.
