Type: ESX10

60 mm

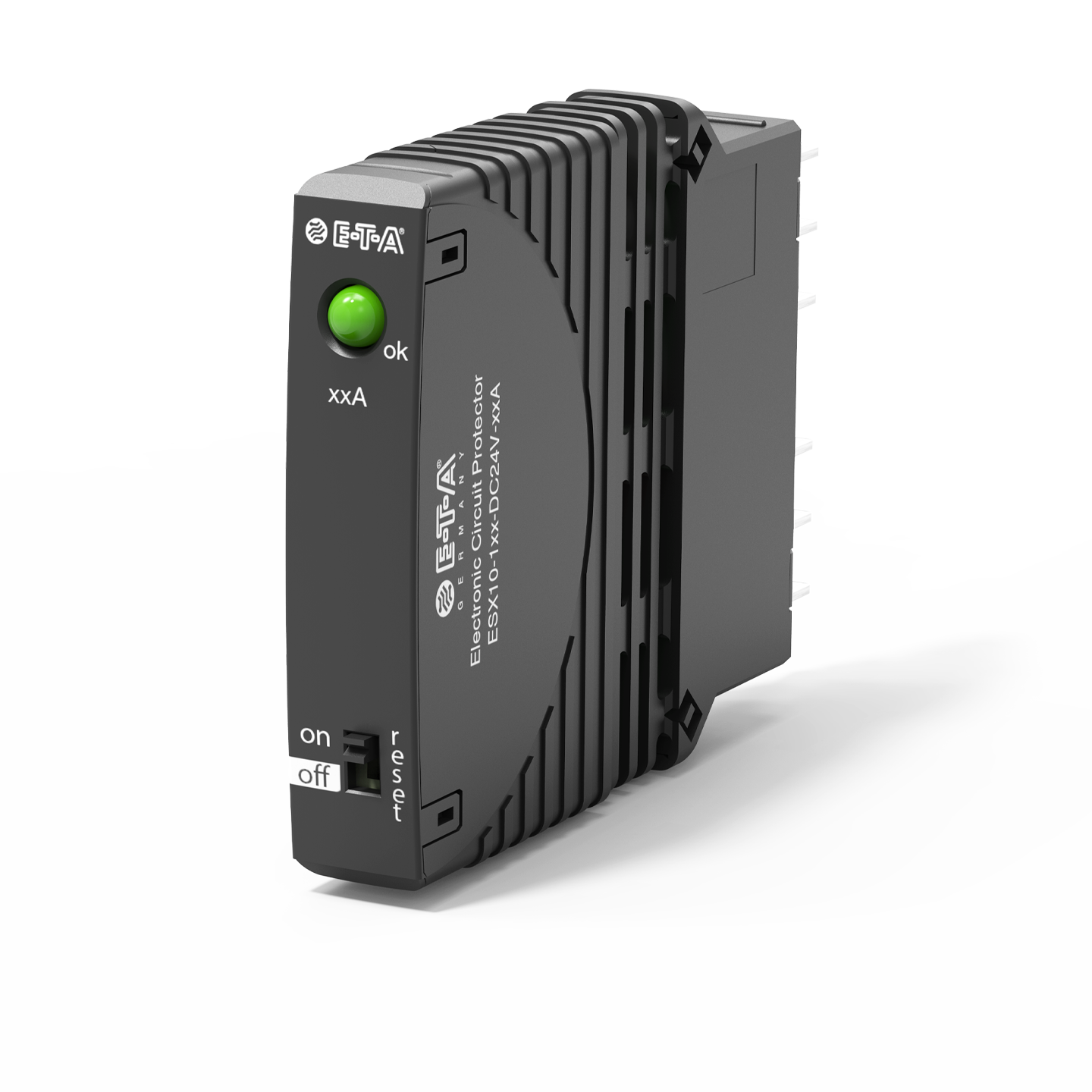

Typ ESX10 von E-T-A: Der elektronische Sicherungsautomat ESX10 schützt jeden Lastkreis vor Überlast und Kurzschluss.

电子式断路器,ESX10, DC 24 V,插拔式,固定电流等级,单通道。

电子式断路器ESX10设计用来确保DC24V系统回路的选择性分断。

DC24V开关电源,在当今的工业领域中广泛应用,一旦因为系统中的某一路发生过载故障,开关电源将中断输出,从而导致所有各个负载回路的分断。这意味着一个未知的故障,将引起整个系统的中断。

ESX10对于过载或短路故障的选择性分断响应速度远快于开关电源。这是通过主动限流功能实现。ESX10系列对应不同的电流等级,电子限流至1.3倍至1.8倍的额定电流。允许启动的最大容性负载达20,000 µF,如,灯,确保仅在过载故障或短路故障时才分断回路。

ESX10的电流等级选择范围为0.5A…16A,视应用情况来优化配置。故障和状态指示由多色LED,带短路保护的状态输出,以及集成的辅助触点来实现。

ESX10,宽度仅12.5mm,可插入E-T-A配电座子17plus,确保了安装简易,以及控制柜的空间节省。

技术参数

工作电压

DC 24 V (18...32 V)

额定电压等级

<ul> <li>DC 24 V</li> </ul>

额定电流等级 0.5 A
1 A
2 A
3 A
4 A
6 A
8 A
10 A
12 A
16 A
极数 1 极
负载分断 短路保护: 典型值. 100 ms, 过载保护: 典型值. 5 s
电子限流 典型值 1,15 x IN
典型值 1.8 / 1.5 / 1.3 x IN
信号输出 DC 30 V/0.5 A max. (N/C or N/O)
DC 10 V/10 mA min. (N/C or N/O)
status output: max. 0.2 A (short circuit-proof)
状态指示 1 LED灯 绿色/橙色/红色:状态显示/故障报警
温度范围 0...+50 °C
接线端子 插片端子 6.3 mm
安装方式 plug-in type, utilising module 17plus and 18plus
Certificates UL 2367 UL 508 CSA C22.2 No: 14 TÜV Süd/ATEX approval IEC/EN 60079-0/-14/-15

附件

订货号 描述
17plus

配电系统

23-P10-Si

底座

63-P10-Si

底座

SB-S11-P1-01-1-1A

跳线

X 210 588 01-04

汇流线-P10

01 = 1.5 mm2

棕色



02 = 2.5 mm2

黑色



03 = 2.5 mm2

红色



04 = 2.5 mm2

蓝色

X 211 156 01

螺钉接线端子

X 211 157 01/02

适用于底座安装的汇流排

01 = 带端子



02 = 不带端子

X 222 004 01

挡板

X 222 005 01-03

信号汇流排

01 = 蓝色



02 = 红色



03 = 灰色

Y 303 824 01

适用汇流排的绝缘套管

Y 307 016 01/11

汇流排

Y 307 754 01

固定夹

Y 307 942 61

标签

Y 308 729 01

固定夹

应用

  • (Steel industry)
  • Automation
  • Chemical, Oil & Gas
  • Pharmaceutical & Food
  • Power Engineering DC 24 V
  • 机械工程
  • 汽车生产
