ControlPlex®系统 CPC20 – 智能形式的 DC 24V 过电流保护
智能 ControlPlex® 系统 CPC20 能够保护 DC 24V 配电,防止过载和短路。基础是模块化底座系统模块 18plus。电子式微型过电流保护器 ESX60D 会连续采集系统的负载电流和负载电压。这些测量值会由总线控制器 CPC20 进行汇总,并且传输至连接的控制系统。设备运营商可以连续监控配电,从而提前识别变化或者故障趋势。因此,ControlPlex® 系统能避免设备的意外停机,提高透明度并且稳定生产过程,改进生产的产品质量,并且显著提高设备可用性。
您的优势
- 通过多样的诊断功能将设备可用性最大化
- 因为选择性地保护用电器的原因,针对电压扰动的防护得到了提升
- 模块化底座系统提高设备规划的灵活性
系统
此处可以看到不同的系统模块。点击对应的“+”号,并且找到所有现有文件。
-

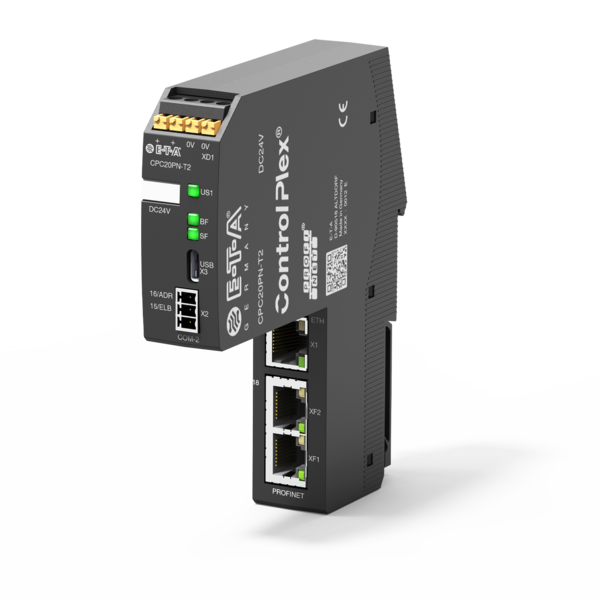

总线控制器 CPC20
总线控制器 CPC20
通过测量数据采集和传输提高设备可用性

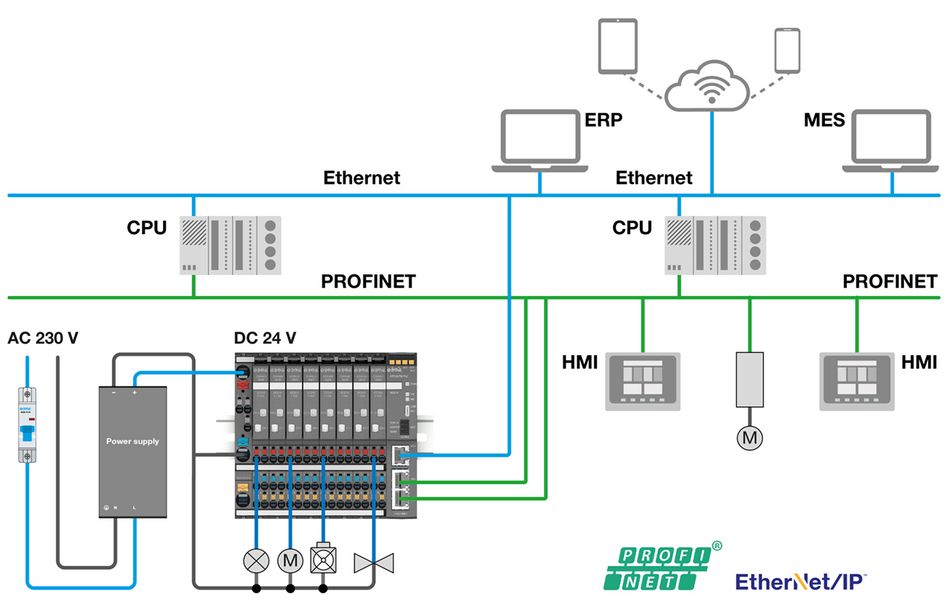

总线控制器 CPC20 是整个系统的大脑。其通过接口可以完美地连接至上级系统。就现场层面而言,其通过 PROFINET 和 EtherNet/IP 接口将配电系统与连接的 CPU 以及 HMI 连接在一起,从而可以实现必要的数据交换。这样,就可以向设备操作员以及维护人员显示测量值和状态信息。
快速访问集成的网络服务器
总线控制器上集成了一个网络服务器。因此能直接访问 DC 24V 配电数据。这样,同样也可以直接访问所有测量值和状态信息,无需使用现场总线接口。尤其是对于维护人员,这特别有益,因为在初次投入运行时以及设备停机时可以快速访问所需的信息。
-

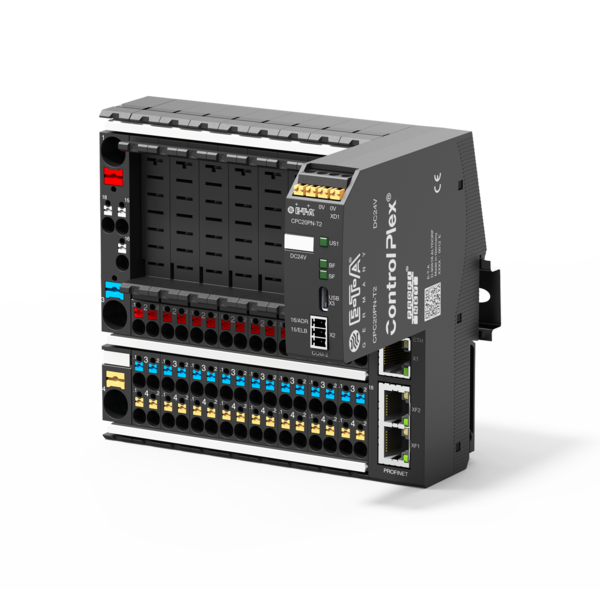

智能配电模块 18 Plus
智能配电模块 18 Plus
模块 18plus 凭借模块化的底座系统确保最高灵活性
智能配电模块 18plus 将紧凑且创新的布线技术与通信用 ControlPlex® 总线控制器 CPC20 结合到一起。
模块化配电方案
模块 18plus 配电系统是一种紧凑型安装和配电系统,采用推入技术,用于 DIN 推接式安装导轨。系统具备完整的 80A 电位分配能力,并且适用于 DC 24V 控制电压各类负载和信号线的布线。并且,模块 18plus 既可以用于分散式能量分配,也可以用于集中式设备方案。
馈电模块上可以进行连接模块的连接。对于所需数量的通道,这可以非常灵活地进行。无需额外的连接端子和连接线路。每个连接模块上都可以插入一个分别双通道智能微型过电流保护器ESX60D。这样,就可以用一个灵活配置的系统保护 32 个不同的负载分支。
-

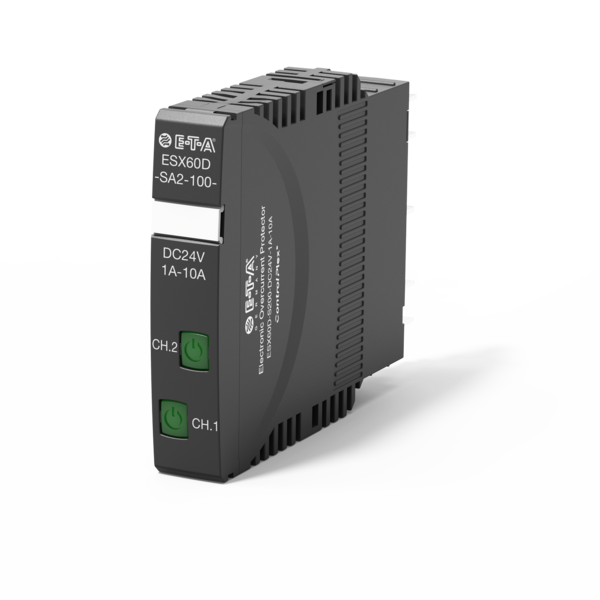

电子式微型过电流保护器ESX60D
电子式微型过电流保护器ESX60D
智能微型过电流保护器ESX60D - 可参数化,确保高灵活性
节省空间的结构
双通道 ESX60D 是一种带有主动电流限制功能的电子式微型过电流保护器,对于双通道过电流保护只需 12.5mm。两个 LED 会在开关柜上向维护人员显示对应通道的状态。
连续数据采集
同时,状态和采集到的测量值会传输给上级控制系统,并且可以在那里显示在已连接的可视化系统上。连续采集负载电流、供电和输出电压以及设备温度,从而全方位地显示当前的配电状态。
降低库存量
可以通过已连接的总线系统或者网络服务器以 1A 为幅度对设备额定电流进行调节,因而可以显著降低库存量,因为对于不同的额定电流,只需库存一种型号的设备即可。
正确保护设备和用电器
智能型 ESX60D 是最新一代电子式微型过电流保护器,并且能够为已连接的用电器提供理想的保护,避免过电流和短路。通过主动电流限制,它能够提高设备可用性,并且确保 DC 24V 配电的选择性。
