Type: 583

~ 57 mm

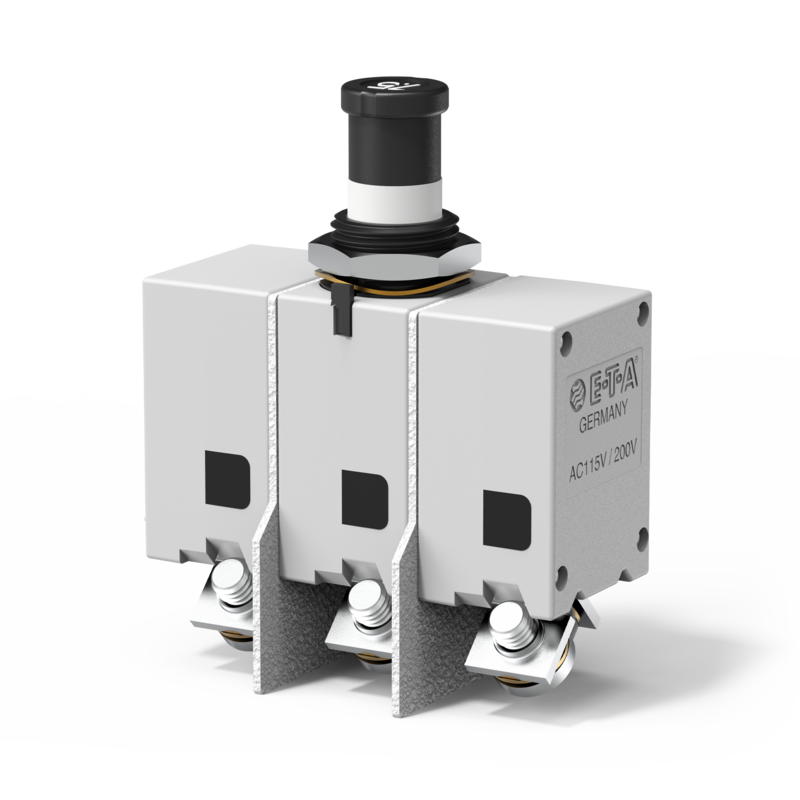

Typ 583 von E-T-A: Dreipoliger, thermischer Schutzschalter mit Gewindehalsbefestigung und Druck/Zug-Betätigung.

三极,迷你型航空热式断路器,自由脱扣,定点飞入/快速动作机制,推(ON)/拔(OFF)操动方式(M-型TO设备用断路器,参照EN60934)。按钮底部的白色指示环可以清晰的显示脱扣/OFF状态。

颈项面板安装,公制和美制(AS 14154)配置可选。先进的双隔间设计减少了触点污染,有助于分断保护得更精确。带温度补偿,辅助触点可选,全面的认证,使其广泛适用于各种航空设备。

技术参数

额定电压等级
  • 3 AC 200 V (400 Hz)
  • DC 28 V
额定电流等级 from 1 A until 30 A
极数 3 极
安装方式 劲部
接线端子 螺栓端子
操动器 手动释放
按钮
辅助触点 不含辅助触点
含辅助触点
防溅水保护 不含防水保护
含防水保护
发光指示 不含照明
典型寿命 20,000 operations mechanical

10,000次通断 1倍额定电流 x IN (<= 25 A)

4,000次通断 1倍额定电流 x IN (30 A)
分断能力 Icn 3 AC 200 V (400 Hz):

<= 4 A: 1,000 A

5 A: 2,000 A

7.5...25 A: 2,500 A

30 A: 1,500 A

DC 28 V:

1...25 A: 6,000 A

30 A: 4,000 A
Certificates LN 29887, VG 95345 T11, EN 2996, AS 14154, QPL

附件

订货号 描述
X 200 801 03

黑色防水帽带O型环

X 200 801 08

透明防水帽,带O型环

X 200 802 01

黑色防水帽不带O型环,

镀镍螺母

X 200 802 02

黑色防水帽带O型环,哑黑螺母

X 200 803 01

延伸操动器

Y 307 004 01-05

鉴别领

Y 307 005 01

锁定环

应用

  • Aerospace
